Как выбрать подходящий профиль Т-образного паза для вашего проекта

Правильный выбор профиля Т-образного паза помогает создавать прочные рамы. Необходимо тщательно произвести замеры и знать, какой вес он выдержит. Многие заводы используют промышленный Т-образный алюминиевый профиль Для строительства различных конструкций. Более 35% из них зависят от профилей с Т-образным пазом. В таблице ниже приведены возможные проблемы, которые могут возникнуть при выборе Т-образного паза для вашего проекта.

Вы когда-нибудь задумывались, почему одни рамки кажутся прочными, а другие трясутся?

Определение проектных потребностей в профилях с Т-образным пазом

Определение области применения и использования

Для начала подумайте, как вы будете использовать Т-образные профили. Для каждого проекта требуются разные решения. Если вы работаете с машинами, вам нужны прочные Т-образные рамы. Эти рамы должны выдерживать тяжелое оборудование. Если вы строите выставочный стенд, можно использовать более легкие Т-образные профили. В некоторых областях, например, в автомобилестроении, требуются профили, способные выдерживать вибрацию и удары. В аэрокосмической отрасли необходимы легкие, но очень прочные Т-образные профили.

Кончик Выберите подходящий Т-образный паз для вашего проекта. Это поможет избежать проблем в дальнейшем.

Определите требования к нагрузке и размерам.

Вам необходимо знать, какой вес выдержит ваша рама с Т-образными пазами. Сначала прикините нагрузку. Нарисуйте простые схемы, чтобы это определить. Произведите несложные вычисления, чтобы проверить, достаточно ли прочны ваши профили с Т-образными пазами. Производители предоставляют таблицы нагрузок для каждого профиля. Изучите эти таблицы, чтобы понять, подходит ли ваш выбор. Для небольших проектов хорошо подходят профили с Т-образными пазами 20x20 мм. Для средних проектов используются профили 30x30 мм или 40x40 мм. Для крупных работ, например, на заводах, могут потребоваться профили 45x45 мм или 80x80 мм.

План гибкости и внесения изменений

Подумайте о том, что вы, возможно, захотите изменить позже. Модульные анодированные алюминиевые профили с Т-образным пазом. Упростите внесение изменений. Вы можете добавлять новые детали или перемещать элементы. Оставьте несколько Т-образных пазов свободными для последующего использования. Стройте свой проект по секциям. Таким образом, вы сможете увеличить его размер при необходимости.

Важный совет: проектируйте с учетом будущих изменений. Если вы планируете добавить что-то еще позже, оставьте несколько Т-образных пазов свободными и встройте разделы, которые легко скопировать или расширить.

Т-образные профили помогают удовлетворить потребности новых проектов. Они также подходят для многих мест. Если ваш проект связан с водой или химическими веществами, выбирайте Т-образные профили со специальным покрытием.

Выберите профиль Т-образного паза подходящего размера

Сравните размеры алюминиевых профилей с Т-образным пазом.

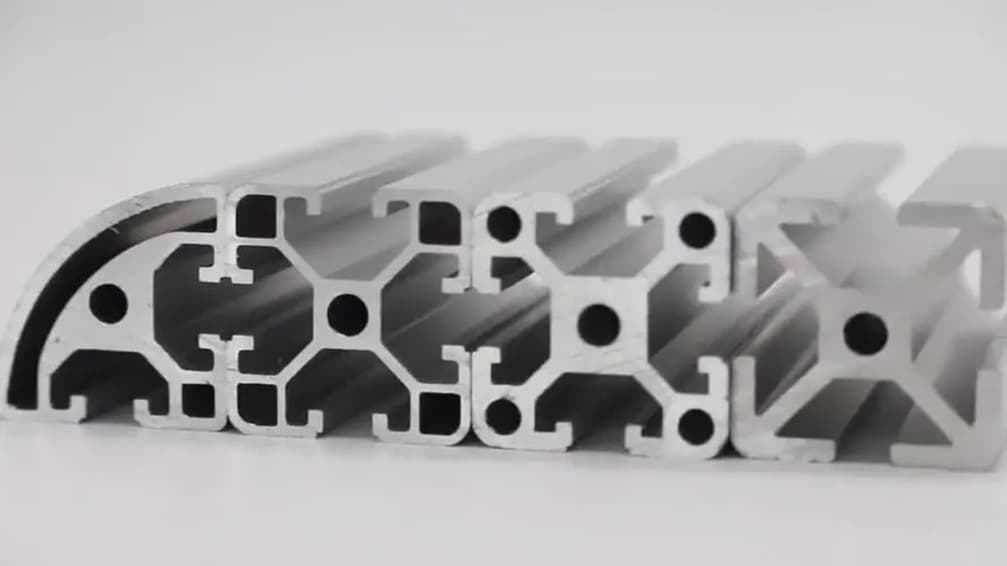

Перед выбором подходящего размера Т-образного профиля необходимо знать его распространенные размеры. Алюминиевые профили с Т-образным пазом выпускаются во многих размерах. Каждый размер подходит для разных типов проектов. Вот некоторые стандартные размеры, которые вы найдете на рынке:

• 20 мм с Т-образным пазом 5 мм

• 20 мм с Т-образным пазом 6 мм

• 30 мм с Т-образным пазом 8 мм

• 40 мм с Т-образным пазом 8 мм

• 40 мм с Т-образным пазом 10 мм

• 45 мм с Т-образным пазом 10 мм

• 60 мм с Т-образным пазом 10 мм

• 90 мм с Т-образным пазом 10 мм

Вы также увидите следующие формы и размеры:

• 15×30

• 30×30

• 30×60

• 40×40

• 45×45

• 50×50

• 60×60

• 40×120

Небольшие Т-образные профили хорошо подходят для легких рам и витрин. Профили средних размеров подходят для верстаков и защитных кожухов станков. Большие Т-образные профили предназначены для поддержки тяжелых станков и крупных конструкций. Всегда проверяйте размер профиля в соответствии с вашим проектом.

Оцените толщину стенки и жесткость.

Толщина и жесткость стенок имеют значение, если вы хотите, чтобы ваш каркас оставался прочным. Более толстые стенки выдерживают больший вес и служат дольше. Тонкие стенки могут сломаться или погнуться, если на них воздействовать слишком большая нагрузка. Для большинства каркасов с Т-образными пазами толщина стенок составляет от 1,5 до 3,0 мм. Если вы строите каркас для тяжелых условий эксплуатации, вам понадобятся более толстые стенки.

Вот таблица, которая поможет вам увидеть разницу:

Также необходимо учитывать жесткость. Алюминиевый профиль с Т-образным пазом обеспечивает более высокую жесткость при больших нагрузках и больших пролетах. Если вы хотите построить прочный каркас, выберите профиль с двойной стенкой. Такая конструкция помогает каркасу оставаться прямым и прочным даже при больших нагрузках.

Кончик Для профилей повышенной прочности используйте более толстые стенки и конструкции с двойными стенками. Эти особенности позволяют раме выдерживать больший вес и служить дольше.

Подберите профиль в соответствии с требованиями к нагрузке и устойчивости.

Вы должны соответствовать своему коррозионностойкие алюминиевые профили с Т-образным пазом Для оценки необходимой нагрузки и устойчивости вашего проекта, начните с измерения площади поперечного сечения. Большая площадь означает, что ваш профиль может выдерживать больший вес. Также необходимо проверить момент инерции. Это число показывает, насколько хорошо ваш профиль сопротивляется изгибу и скручиванию.

Вот основные моменты, которые следует проверить:

• Площадь поперечного сечения: чем больше площадь, тем выше прочность.

• Момент инерции площади: Чем выше значение, тем лучше сопротивление изгибу и скручиванию.

Например, алюминиевый профиль с Т-образным пазом 4040 может выдерживать большой вес, если у него толстые стенки и прочная форма. Если вам нужна еще большая прочность, обратите внимание на профили серии 80 или 160. Эти профили хорошо подходят для больших рам и машин. Серия 160 лучше всего подходит для очень тяжелых нагрузок и больших несущих конструкций.

Правильно подобранный Т-образный профиль делает ваш проект безопаснее и прочнее. Кроме того, использование Т-образных профилей обеспечивает такие преимущества, как простота сборки и возможность изменения конструкции в дальнейшем. Перед выбором Т-образного профиля всегда проверяйте свои потребности в нагрузке и устойчивости.

Выберите подходящий алюминиевый Т-образный паз.

Оцените варианты материалов и отделки.

Вы хотите, чтобы ваш проект прослужил долго. Материал и отделка Т-образных профилей имеют большое значение. В большинстве случаев для изготовления Т-образных профилей используется алюминий, поскольку он легкий и прочный. С помощью прочных алюминиевых деталей можно построить долговечную конструкцию. Правильно подобранный алюминий для Т-образных профилей позволит получить каркас, который не будет ржаветь и быстро изнашиваться.

Также необходимо подумать о покрытии. Анодирование придает Т-образному пазу твердую поверхность. Оно защищает от царапин и предотвращает окисление. Это покрытие хорошо подходит для использования на открытом воздухе, поскольку устойчиво к износу. Порошковое покрытие делает поверхность еще более прочной. Оно прочно сцепляется с алюминием и обеспечивает лучшую устойчивость к царапинам, чем анодирование. Оба покрытия помогают вашему Т-образному пазу противостоять коррозии. Если вы планируете использовать раму на открытом воздухе или во влажном месте, выберите покрытие, защищающее от воды и химических веществ.

Стоимость алюминиевых Т-образных профилей зависит от сплава, отделки и типа профиля. Алюминий марки 6063 стоит дешевле, чем 6061. Анодированные Т-образные профили изначально стоят дороже, но затраты на обслуживание меньше. Более толстые профили стоят дороже, но служат дольше и выдерживают больший вес. Модульные системы с Т-образными пазами экономят деньги в долгосрочной перспективе, поскольку их легко ремонтировать или модернизировать.

Проверьте совместимость с аксессуарами.

Необходимо убедиться, что ваш Т-образный паз совместим со всеми деталями, которые вы хотите использовать. Некоторые аксессуары могут не подходить к каждому профилю Т-образного паза. Если вы этого не проверите, у вас могут возникнуть проблемы при сборке. В таблице ниже приведены распространенные проблемы, возникающие при выборе правильного Т-образного паза и аксессуаров.

Размер и ширина паза Т-образного соединения всегда должны совпадать с размерами соединителей, кронштейнов и крепежных элементов. Если вы используете детали разных производителей, проверьте их размеры. Это поможет избежать несоосности и обеспечит устойчивость рамы. Ваша система с Т-образными пазами должна быть прочной и безопасной.

Кончик Перед покупкой составьте список всех необходимых аксессуаров. Проверьте, подходят ли они к профилю вашего Т-образного паза. Этот шаг сэкономит вам время и деньги.

Учитывайте факторы окружающей среды.

Место, где вы используете каркас с Т-образными пазами, может повлиять на срок его службы. Факторы внешней среды, такие как дождь, солнце и грязь, могут повредить Т-образные пазы. Необходимо учитывать эти риски, если вы хотите получить долговечную конструкцию. В таблице ниже показано, как различные внешние факторы влияют на алюминиевые Т-образные пазы.

Если вы используете раму с Т-образными пазами на открытом воздухе, выберите правильный профиль паза с покрытием, предотвращающим коррозию. Вы также можете добавить защитные крышки или уплотнители для защиты пазов. В местах с резкими перепадами температуры оставьте зазор для расширения металла. Регулярно очищайте Т-образные пазы, чтобы предотвратить загрязнение и возникновение проблем.

Вы сможете построить прочный каркас, если правильно выберете Т-образный паз для ваших условий. Перед покупкой подумайте, где вы будете использовать каркас. Это поможет избежать ремонта и обеспечит безопасность вашего проекта.

Примечание Всегда проверяйте условия окружающей среды, прежде чем выбирать подходящий алюминиевый профиль с Т-образными пазами. Этот шаг поможет вам построить раму, которая прослужит долго.

Планирование установки и бюджет

Определите необходимые аксессуары

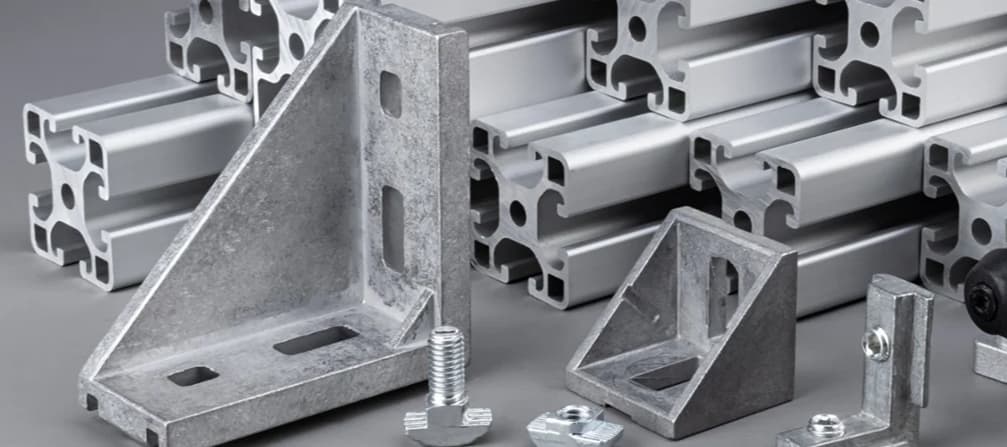

Для создания прочной рамы с Т-образными пазами вам понадобятся подходящие комплектующие. Начните с профилей, крепежных элементов и панелей. Т-образные гайки и болты важны, поскольку позволяют крепить детали в любом месте вдоль Т-образного паза. Это делает ваш проект гибким и позволяет легко вносить изменения. Добавьте кронштейны, торцевые заглушки и накладки для дополнительной поддержки и аккуратного внешнего вида. Всегда проверяйте, соответствуют ли ваши комплектующие размеру и ширине паза вашего Т-образного соединения. Если вы используете панели, убедитесь, что они помещаются в пазы.

Кончик Перед началом работы составьте список всех необходимых принадлежностей. Это поможет избежать потери деталей во время сборки.

Оценка затрат и модификаций

Спланировать бюджет можно, выполнив несколько шагов. Во-первых, запишите потребности вашего проекта, такие как размер, нагрузка и место использования рамы. Выберите подходящий размер профиля для вашего Т-образного паза. Профили большего размера стоят дороже, но обеспечивают большую прочность. Для большинства проектов выбирайте алюминий, поскольку он легкий и устойчив к коррозии. Убедитесь, что размер паза соответствует вашим соединителям и крепежным элементам. Рассчитайте нагрузку, которую будет выдерживать ваша рама. Выберите методы соединения, которые позволяют разбирать конструкцию при необходимости. Ищите профили, которые позволяют легко вносить изменения или модернизацию. Сопоставьте свой бюджет с необходимой прочностью и функциональностью. Уточните у поставщика информацию о поддержке и сроках доставки. Если вашему проекту нужен особый внешний вид, подумайте о покрытии. Убедитесь, что ваш Т-образный паз совместим с другими имеющимися у вас деталями. Проверьте наличие правил или стандартов, которым необходимо следовать.

Примечание Планирование будущих изменений может сэкономить деньги. Модульные системы с Т-образными пазами позволяют добавлять или удалять детали, не начиная все заново.

Подготовка к сборке и расширению

Подготовьтесь к сборке, собрав все необходимые материалы. Заранее спланируйте конструкцию и расположение элементов. Нарежьте Т-образные профили нужной длины. Используйте средства индивидуальной защиты, такие как перчатки и защитные очки, чтобы защититься от острых краев и металлической стружки. Используйте зажимы для надежной фиксации профилей при резке или сверлении. Плотно закрепите соединители и крепежные элементы. Собирайте каркас шаг за шагом. Добавьте аксессуары, такие как панели или крышки, после завершения сборки основного каркаса. Проверьте устойчивость конструкции и внесите необходимые корректировки.

Если вы планируете расширить свой проект в будущем, спроектируйте раму с открытыми пазами и дополнительным пространством. Используйте усиливающие элементы, чтобы предотвратить скручивание прямоугольных рам. Рассчитайте необходимое количество крепежных элементов для прочных соединений. Ориентируйте профили для обеспечения максимальной прочности. Регулярно проверяйте раму с Т-образными пазами на износ или загрязнение. Наносите смазку для защиты от ржавчины и обеспечения плавной работы движущихся частей.

Таблица безопасности:

Если вы спланируете каждый шаг и используете подходящие Т-образные пазы, вы сможете построить безопасный и прочный объект.

Вы можете выбрать оптимальный профиль Т-образного паза, следуя нескольким простым шагам. Во-первых, определитесь, нужны ли вам метрические или дюймовые профили. Затем подумайте о том, какой вес выдержит ваш Т-образный паз и какого он размера. Проверьте свои расчеты и убедитесь, что вы сможете изменить параметры позже, если это потребуется. Изучите различные варианты и проконсультируйтесь с людьми, которые хорошо разбираются в профилях Т-образных пазов.

Прежде чем что-либо покупать, обязательно подумайте о том, что вам действительно нужно.

Часто задаваемые вопросы

Что такое профиль Т-образного паза?

Профиль с Т-образным пазом — это алюминиевый профиль с Т-образным пазом. Он используется для изготовления рам, рабочих мест или защитных кожухов для станков. Паз позволяет легко крепить детали и аксессуары.

Как правильно определить размер Т-образного паза?

Измерьте ширину и высоту профиля. Проверьте ширину паза для установки аксессуаров. Для точности используйте линейку или штангенциркуль. Всегда сравнивайте свои измерения с таблицами производителя.

Можно ли нарезать Т-образные пазы в домашних условиях?

Да, профили Т-образного сечения можно вырезать пилой. Используйте пильное полотно с мелкими зубьями для получения чистых кромок. Наденьте защитные перчатки и очки. Перед резкой закрепите профиль зажимами, чтобы он оставался неподвижным.

Какие аксессуары совместимы с Т-образными пазами?

Вы можете использовать Т-образные гайки, болты, кронштейны, торцевые заглушки и панели. Перед покупкой комплектующих проверьте ширину паза и размер профиля. Большинство поставщиков указывают совместимые детали в своих каталогах.
