Полное руководство по типам навесных фасадных систем и их применению.

При выборе системы навесных фасадов для вашего здания у вас есть несколько основных вариантов. Каждый тип предназначен для решения различных задач. Наиболее популярные типы:

• Системы, собранные из отдельных элементов

• Унифицированные системы

• Металлические или алюминиевые навесные фасадные системы

• Структурные системы остекления стен

В 2024 году модульные системы составляли около 63% новых установок. Правильный выбор навесных фасадных систем дает вашему проекту значительные преимущества. Вы получаете такие вещи, как экономия энергии, прочность стен и гибкость конструкции. Это важно для современных зданий.

Обзор систем навесных фасадов

Что такое навесная стена?

Системы навесных стен используются во многих новых зданиях. Навесная стена — это наружное покрытие, которое не поддерживает здание. Она защищает от дождя, ветра и непогоды. Весь вес здания приходится на основную конструкцию. Навесная стена поддерживает только себя. Она также передает ветровые нагрузки на основную конструкцию. В большинстве навесных стен используются легкие материалы, такие как алюминий и стекло. Они пропускают солнечный свет и обеспечивают прекрасный вид. Кроме того, они защищают от непогоды.

Вот основные компоненты и материалы, используемые в системах навесных фасадов:

Высокопрочные алюминиевые профили для навесных стен. Необходимо соблюдать строгие правила безопасности и эксплуатационных характеристик. Эти правила разрабатываются такими организациями, как ASTM и ISO. Это помогает обеспечить безопасность зданий.

Значение в современных зданиях

Системы навесных фасадов изменили подход к проектированию экстерьеров зданий. Раньше строители использовали в основном металл и стекло. Сейчас доступны более разнообразные материалы и функциональные решения. Системы навесных фасадов помогают в теплоизоляции и экономии энергии. Некоторые из них даже используют солнечную энергию. Они играют важную роль в современных зданиях.

Вот как системы навесных фасадов соотносятся с традиционными наружными стенами:

Системы навесных фасадов дают множество преимуществ:

1. Вы можете создать элегантный, современный образ.

2. Вы экономите энергию и платите меньше за коммунальные услуги.

3. В помещении появляется больше дневного света, что помогает людям чувствовать себя лучше.

4. Вы блокируете внешний шум.

5. Для своего здания вы можете создавать здания самых разных форм и размеров.

6. Вы используете материалы, которые более экологичны.

7. Вы защищаете помещение от непогоды.

Кончик : Матовые черные алюминиевые профили для навесных стен Сделайте ваше здание привлекательным и функциональным во многих отношениях.

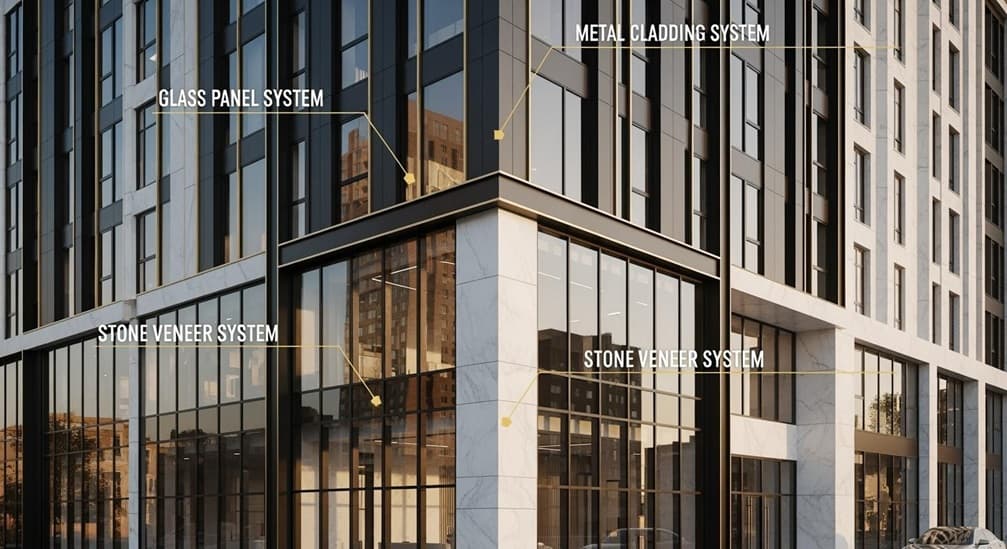

Типы навесных фасадных систем

Существует множество типов навесных фасадных систем. Каждый тип лучше всего подходит для определенных зданий. Вы можете выбрать каркасную или модульную навесную стену. Также существуют специальные системы, такие как точечно-опорные стеклянные и тросовые сетчатые навесные стены. Знание особенностей каждого типа поможет выбрать подходящий вариант.

Каркасная навесная стена

Системы навесных фасадов, монтируемые на строительной площадке, изготавливаются непосредственно на месте. Каркас собирается по частям. Эта система широко распространена в малоэтажных зданиях. Она удобна, когда необходимо изменить дизайн. Вот некоторые основные особенности:

• Вы можете изменить дизайн во время строительства.

• Первоначальные затраты на него ниже, чем на модульные системы навесных фасадов.

• Изменения можно вносить на более поздних этапах проекта.

• Для качественного строительства необходимы квалифицированные рабочие.

• На изготовление требуется больше времени, и могут возникнуть проблемы с качеством.

Каркасная навесная стена строится путем возведения вертикальных и горизонтальных рам. Это позволяет покрывать большие площади. В 2023 году каркасные навесные стены были использованы в 6,3 миллионах квадратных метров. В мире было реализовано 1120 таких проектов. В большинстве малоэтажных зданий в Европе использовалась эта система. Средний размер каждой конструкции составлял 7500 квадратных метров.

Для экономии средств можно выбрать каркасную навесную стену. Она также хороша, если вы хотите изменить дизайн в процессе строительства. Но это занимает больше времени и требует квалифицированных рабочих.

Модульные системы навесных фасадов

Модульные системы навесных фасадов Используются большие панели, изготовленные на заводе. Эти панели быстро устанавливаются на здание. Эта система хорошо подходит для высотных зданий и быстро реализуемых проектов. Модульные навесные фасадные системы можно увидеть в:

• Высотные офисные здания

• Многоквартирные дома

• Больницы

• Школы

Модульные навесные фасадные системы имеют множество преимуществ. Панели поставляются готовыми к использованию, что экономит время. Это также способствует повышению качества. На объекте требуется меньше квалифицированных рабочих. Эти системы быстрее устанавливаются и хорошо подходят для крупных проектов.

Структурное остекление навесной стены

В системах навесных стеклянных фасадов в качестве основного элемента используется стекло. Такие системы можно увидеть в современных зданиях с лаконичным дизайном. Стеклянные панели крепятся непосредственно к раме. Это придает стене ровный и чистый вид. Эта система обеспечивает:

Системы навесных стеклянных фасадов с конструкционным остеклением выглядят современно благодаря большому количеству стекла. Новые технологии остекления позволяют использовать более тонкие рамы. Это улучшает внешний вид здания и экономит энергию. Четырехсторонние системы навесных стеклянных фасадов с шарнирным креплением обеспечивают гладкую стеклянную стену. Это хорошо подходит для малоэтажных зданий. Они выглядят красиво и стоят дешевле, чем другие системы. Стекло кажется парящим, без видимых рам. Получается простой и чистый внешний вид. В стеклянных навесных фасадах используется специальное стекло, предотвращающее проникновение тепла. Это помогает сохранять прохладу в помещениях и экономить энергию. Это полезно в местах, где необходимо контролировать солнечный свет и тепло.

Металлическая и алюминиевая навесная стена

Металлические и алюминиевые навесные фасадные системы используют прочные и легкие материалы. Их можно увидеть во многих зданиях, потому что они просты в монтаже и долговечны. Алюминиевые навесные фасады подходят для различных форм и размеров. Можно использовать разные типы стекла, чтобы изменить внешний вид и функциональность. Эти системы помогают экономить энергию за счет снижения затрат на отопление и кондиционирование воздуха.

Алюминий выдерживает как очень жаркую, так и очень холодную погоду. Он работает в диапазоне температур от -80°C до +300°C. Это делает его подходящим для высотных зданий. Вы получаете систему, которая подходит для многих мест и стилей.

Системы точечного крепления стекла

Системы точечного крепления стекла используют металлические элементы по углам стекла. Это создает эффект прозрачности стены и уменьшает видимость рамы. Такие системы используются в зданиях, где требуется открытое пространство. Вот основные особенности:

• Металлические элементы по углам делают стену прозрачной.

• В системах навесных фасадов видимость каркаса меньше, чем в других системах.

• Натяжные тросы или фермы помогают удерживать стекло.

• Стеклянные панели соединяются непосредственно со зданием.

• Тонкие линии создают интересные формы и изгибы.

• Создается впечатление, что конструкция парит в воздухе.

• Вы можете создавать множество форм для различных стилей зданий.

Для создания нестандартных форм можно использовать системы остекления с точечной опорой. Эта система хорошо подходит, когда нужно создать ощущение простора и света в здании.

Навесная стена из кабельных сеток

Системы навесных стен с тросовой сеткой используют тросы для удержания стекла. Их можно увидеть в больших помещениях, таких как аэропорты и атриумы. Тросы образуют сетку, которая удерживает стекло. В результате получается прозрачная и легкая стена. Вот некоторые проблемы, возникающие в строительстве:

• Панели могут не совпадать с полом и крышей.

• Важно не допускать попадания воды и предотвратить потери тепла.

• Для возведения стены требуется гораздо более тщательная работа, чем при работе со сталью или бетоном.

• Связи нужно скрывать, а это непросто.

• Необходимо учитывать температуру воздуха внутри и снаружи помещения, как горячую, так и холодную.

• Для правильной реализации проект нуждается в тестировании и доработке.

Для создания ощущения простора и открытости следует использовать системы навесных стен с тросовыми сетками. Необходимо тщательно спланировать все необходимые работы для решения строительных проблем.

Стеклянная навесная стена

Системы навесных стеклянных панелей с ребрами используют высокие стеклянные ребра для поддержки основного стекла. Эта система выглядит современно и изысканно. Вы можете увидеть навесные стеклянные панели с ребрами в высотных зданиях, дорогих отелях и фешенебельных местах. Вот их особые характеристики:

• Его можно использовать во многих проектах зданий.

• Прозрачное стекло создает ощущение простора.

• Выглядит стильно и современно.

• Пропускает много солнечного света и имеет связь с внешней средой.

• Вы можете выбрать тонированные или «умные» стекла в соответствии со своим стилем.

• Блестящее стекло выглядит изысканно.

• Это повышает привлекательность здания с точки зрения его стоимости.

• Вы можете изменить форму, размер и отделку, чтобы придать изделию особый вид.

Стеклянные навесные стены помогают экономить энергию, пропуская больше света и не пропуская тепло. В результате вы получаете систему, которая хорошо выглядит и эффективно работает.

Кончик При выборе системы навесных фасадов подумайте о потребностях вашего здания. Также подумайте о том, как вы хотите, чтобы оно выглядело, и насколько сложно его построить. Каждая система имеет свои преимущества для вашего проекта.

Применение систем навесных фасадов

Коммерческие здания

Системы навесных фасадов широко используются во многих коммерческих зданиях. Они придают зданиям современный вид и пропускают солнечный свет. Вот несколько причин выбрать системы навесных фасадов для таких зданий:

1. Они придают зданиям гладкий и современный вид.

2. Вы можете создавать различные формы и стили.

3. Они помогают экономить энергию и снижать счета за электроэнергию.

4. В помещение попадает больше солнечного света, поэтому комнаты становятся светлее.

5. Легкие материалы делают стены прочными, но не тяжелыми.

6. Они защищают от ветра и дождя, поэтому здания функционируют лучше.

7. Сборные панели помогают ускорить строительство.

Именно по этим причинам в офисах, торговых центрах и отелях используются системы навесных фасадов. Системы навесных фасадов с самоклеящейся основой хорошо подходят для небольших проектов. Вы можете изменять дизайн в процессе строительства.

Аэропорты и транспортные узлы

Аэропортам и транспортным узлам необходимы прочные и гибкие навесные фасадные системы. Модульные системы навесных фасадов помогают создавать открытые и безопасные пространства. Эти системы позволяют:

• Продолжайте бесперебойную работу аэропорта.

• Быстро меняйте обстановку в соответствии с новыми потребностями.

• Используйте стены и ворота, чтобы эффективнее использовать пространство.

• Создайте безопасные места для соблюдения таможенных правил и обеспечения безопасности.

• Замена ангаров для самолетов разных размеров.

Системы навесных фасадов в аэропортах помогают создавать большие открытые пространства со стеклянными стенами. Это делает помещение светлым и приятным для путешественников.

Высотные здания и небоскребы

В высотных зданиях системы навесных фасадов используются по многим причинам. Они защищают здания от ветра и дождя. Системы навесных фасадов в высотных зданиях помогают:

• Выдерживает сильный ветер и землетрясения.

• Экономьте энергию, используя более качественную теплоизоляцию.

• Снижение затрат за счет увеличения количества дневного света.

Системы навесных фасадов обеспечивают безопасность и комфорт в высотных зданиях. Они используются в архитектуре городов по всему миру.

Специализированные и индивидуальные проекты

В специальных проектах системы навесных фасадов используются нестандартными способами. В некоторых зданиях фасады имеют двойную или тройную оболочку для повышения теплоизоляции. В других используются солнечные панели, встроенные в навесные стены. «Умное» стекло меняет цвет, блокируя солнечный свет. Новое стекло самоочищается, поэтому за ним легко ухаживать. Параметрическое проектирование и 3D-печать позволяют создавать особые формы и узоры.

Новые способы применения навесных фасадных систем делают здания уникальными. Вы можете экономить энергию и выделять свое здание среди других.

Примечание Системы навесных фасадов подходят для многих типов зданий. Вы можете найти оптимальную систему для своего проекта. Вы получите прочность, эстетичный вид или экономию энергии.

Сравнение систем навесных фасадов

Вопросы стоимости и бюджета.

При выборе навесных фасадных систем следует учитывать стоимость. Цена зависит от типа и качества выбранной конструкции. Базовые материалы дешевле, но индивидуальные проекты стоят значительно дороже. Вот таблица, которая поможет вам сравнить цены:

Стоимость стационарных панельных систем начинается от 11 долларов за квадратный фут. Стоимость навесных фасадных систем, изготовленных на заказ, может превышать 300 долларов за квадратный фут. Перед выбором системы следует спланировать свой бюджет.

Кончик Если вам нужен особый внешний вид или дополнительные функции, это обойдется дороже.

Скорость и сложность установки

Скорость монтажа навесной фасадной системы имеет важное значение. Модульные навесные фасадные системы монтируются гораздо быстрее, чем каркасные. Монтаж модульных систем занимает примерно в три раза меньше времени. Каркасные системы требуют больше работы на объекте, поэтому их установка занимает больше времени. Специализированные навесные фасадные системы могут потребовать дополнительного планирования из-за особенностей своей конструкции.

• Модульные системы: Самый быстрый способ сборки.

• Системы, построенные по принципу "ручной сборки": самые медленные, требуют больше рабочих.

• Специализированные системы: могут потребоваться специальные навыки и инструменты.

Использование модульных навесных фасадных систем позволяет сэкономить время, особенно при строительстве больших зданий.

Эксплуатационные характеристики и техническое обслуживание

Системы навесных фасадов должны быть долговечными и хорошо функционировать. Их следует часто проверять и содержать в чистоте. Хорошая конструкция и прочные материалы способствуют увеличению срока службы системы. Алюминиевые и стальные рамы устойчивы к воздействию погоды и повреждениям. Для обеспечения безопасности навесного фасада следует повторно герметизировать стыки и проверять стеклянные панели.

Большинство навесных фасадных систем служат от 25 до 50 лет. Некоторые известные здания при надлежащем уходе могут прослужить до 100 лет.

Пригодность для различных типов зданий

Для вашего здания необходимо выбрать подходящую систему навесных фасадов. Стойковые системы навесных фасадов лучше всего подходят для небольших офисов, школ и больниц. Модульные системы навесных фасадов лучше подходят для высотных офисных зданий и крупных коммерческих сооружений.

Перед выбором системы навесных фасадов следует учитывать размеры и назначение здания. Это поможет добиться наилучших результатов для вашего проекта.

Выбор системы навесных фасадов

Климатические и экологические факторы

Необходимо учитывать местоположение вашего здания. Навесные фасадные системы влияют на потребление энергии и комфорт внутри. Если вы хотите экономить энергию и обеспечивать комфорт для людей, обратите внимание на погоду в вашем регионе. Системы навесных фасадов подходят для многих мест. Вы можете выбрать стекло, покрытия и жалюзи, чтобы блокировать солнечное тепло и сохранять тепло внутри. Такой выбор поможет вам потреблять меньше энергии и достигать экологических целей. Подбирая навесные фасадные системы в соответствии с погодными условиями, вы защищаете здание от непогоды и создаете комфортную атмосферу внутри.

Дизайн и эстетические потребности

Внешний вид вашего здания зависит от конструкции навесных стен. Выбирайте материалы и способы строительства, соответствующие вашему стилю. Правильно подобранная система позволит вам создавать как интересные формы, так и плавные, современные линии. Хорошие навесные стены пропускают солнечный свет и обеспечивают беспрепятственный обзор. В таблице ниже показано, на что следует обратить внимание при проектировании:

Подумайте о том, как навесная стена сочетается с остальной частью здания. Поддержание её в чистоте и исправном состоянии позволяет ей выглядеть как новая и эффективно функционировать. Навесные стены могут стоить дороже на начальном этапе, но они экономят энергию и улучшают внешний вид здания.

Требования к производительности

Вам нужно точно знать, для чего нужна ваша навесная стена. Хорошая изоляция сохраняет тепло в здании зимой и прохладу летом. Некоторые системы очень хорошо удерживают тепло внутри и снаружи. Если ваше здание находится в шумном месте, выберите систему, которая блокирует шум. Некоторые навесные стены могут блокировать до 55 дБ звука. Рейтинг OITC показывает, насколько хорошо она блокирует шум. Также необходимо проверить, устойчива ли она к ветру и дождю. Сосредоточившись на этих моментах, вы обеспечите безопасность и комфорт всем, кто находится внутри.

График и логистика проекта

Прежде чем выбирать систему навесных фасадов, тщательно спланируйте этапы проекта. Крупные проекты требуют тщательного планирования сроков поставки материалов. Если материалы задерживаются, рабочим, возможно, придется ждать, и затраты могут возрасти. Выбор между каркасными и модульными системами зависит от вашего времени и удобства доставки материалов на строительную площадку. Модульные системы быстрее, поскольку панели готовы к использованию. Хорошее планирование обеспечивает бесперебойное выполнение проекта и предотвращает задержки. Когда вы согласовываете сроки поставки с объемом работ, ваша команда остается занятой, и работа выполняется качественно.

Кончик Всегда выбирайте систему навесных фасадов, которая соответствует вашим погодным условиям, проектным требованиям, потребностям и срокам. Это поможет вам получить наилучшее здание для вашего проекта.

Правильный выбор системы навесных фасадов определяет внешний вид, прочность и комфорт вашего здания. Ваш выбор должен соответствовать потребностям вашего проекта. В таблице ниже приведены ключевые факторы, которые следует учитывать:

• Дождь, ветер и температура — все это влияет на ваше окончательное решение.

• Инструменты проектирования, такие как BIM, помогают сравнивать варианты и достигать поставленных целей.

Вы можете принимать разумные решения и создавать здания, которые прослужат долго.
